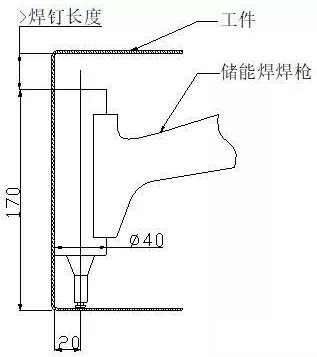

為了科學地提高產品加工質量，也為了明確員工對儲能焊工序的操作和檢查工作，特制定此作業指導。本作業指導書適用于公司所有采用儲能焊方式的螺釘及螺母柱，下圖是儲能焊焊槍的加工范圍，供設計參考。

1、焊接原理：螺柱正對母材被焊槍加速到以0.5-1米/秒的速度運動，與此同時，電容電瓶也充好了電；零件放電尖端接觸母材產生放電電流，放電尖端被瞬間強大的電流加熱并蒸發；電弧引燃，在1-2毫秒內使母材熔化；焊接螺柱熔入焊接熔池；熱量很快被母材吸收使熔池凝固從而完成焊接。

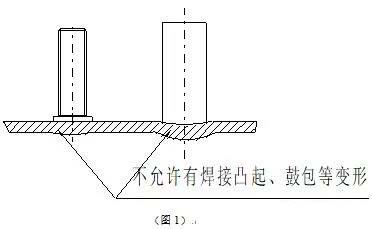

2、施焊前準備：為了保證產品的外觀質量，避免焊后零件背面起包，現要求壁厚≤1.5 mm的零件必須放于平板之上進行儲能焊；對于壁厚≥2 mm的零件可以不放于平板之上，但要保證焊后零件表面平整，沒有焊接凸起變形及人為凸包（如圖1所示）。

3.螺焊柱焊接的基本原則：

3.1、工件表面應干凈，沒有油或油脂。

3.2、工件表面涂料，例如鋅、銹、漆，對焊接質量有嚴重影響甚至無法焊接。因此對于敷鋁鋅板材料，焊接前先用砂輪機將焊接部位輕微打磨一小面積將涂層去除，焊接后應將打磨部位涂漆加以保護。

3.3、零件母材必須適于焊接。

3.4、高碳鋼或易切削鋼不能被焊接。

3.5、螺焊柱材質一般采用10#~15#鋼，螺焊柱尺寸必須符合要求，引弧尖端的精確度對焊接質量有直接的影響。

3.6、在開始生產前，應對零件進行試焊。

4、選擇儲能焊機的工藝參數。儲能焊的充電電壓工藝參數見表1，其適用于目前常加工的螺柱零件，具體的參數應根據試焊的效果確定，原則上先保證零件的焊接強度，然后兼顧零件正面無加工痕跡：目前結構公司所用的普通焊接螺釘型號有：M5×12（外圓φ5）、M6×15（外圓φ6），焊接螺母型號有：M5×14（外徑φ8）、M6×16（外徑φ8）。
