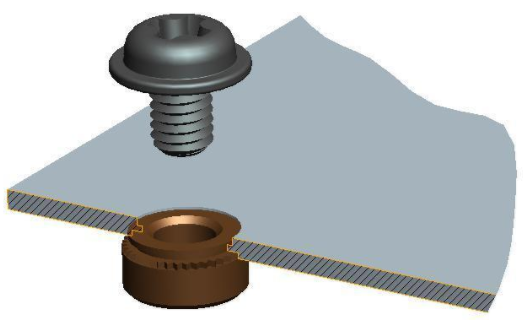

為了獲得可靠的螺紋連接，通常可以在鈑金件上壓鉚帶螺紋的鋼柱。鋼柱一般用快削鋼機械加工而成，鋼柱硬度需大于鈑金硬度，一般不合適在不銹鋼板上壓鉚鋼柱。鋼柱頭部有溝槽和六角頭或花齒構成，根據體積相同的原理，在壓鉚過程中，鋼柱的六角頭或花齒擠入鈑金，被擠出的鈑金材料則被擠入鋼柱的溝槽，擠入鋼柱溝槽的鈑金材料限制鋼柱在軸向方向的自由度，而六角頭或花齒則防止鋼柱旋轉松動，從而實現鋼柱與鈑金的可靠連接。

壓鉚六角頭型鋼柱和花齒型鋼柱模具結構不同，壓鉚六角頭型的鋼柱時，先將帶預沖孔的鈑金毛坯放入模具，再將鋼柱逐個放入鈑金毛坯預沖孔，壓鉚前操作者可目視檢查鋼柱是否漏缺。

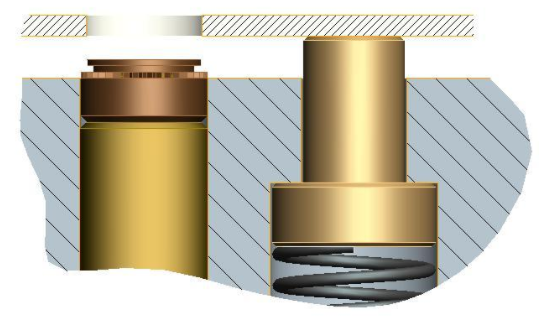

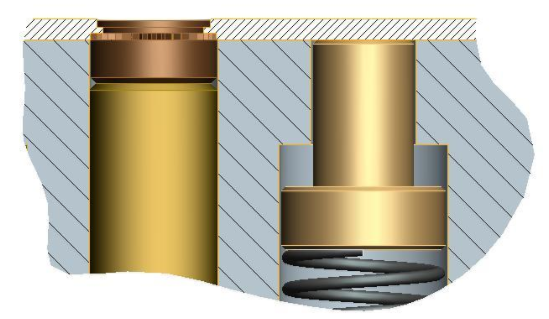

壓鉚花齒型鋼柱時，一般先將鋼柱花齒端朝上套入模具上定位孔，再放入帶預沖孔的鈑金件毛坯，壓鉚前操作者無法目視檢查鋼柱是否漏缺，容易漏壓鉚鋼柱，或鋼柱放反方向，或鋼柱從定位銷脫落，易造成模具崩毀。

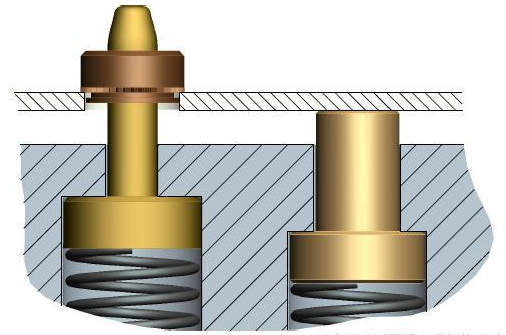

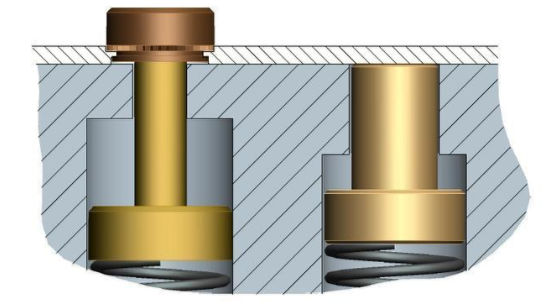

壓鉚花齒型鋼柱也可以先將帶預沖孔的鈑金毛坯放入模具，再將鋼柱逐個放入模具浮動的導引銷，導引銷與預沖孔同心，壓鉚前操作者也可目視檢查鋼柱是否漏缺，但此模具結構相對較復雜。

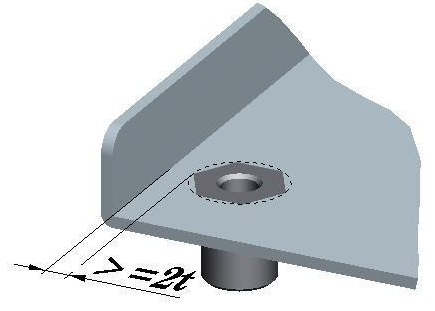

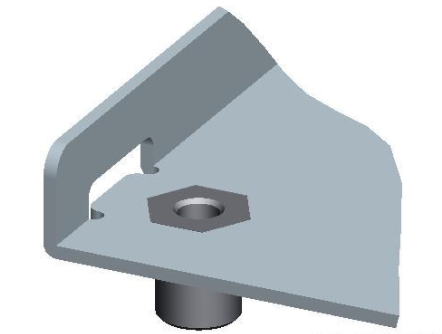

一般來說，鈑金件是先壓鉚鋼柱，再進行折彎等后續工序，鋼柱與折彎邊的距離必須大于折彎的變形區，一般的，鋼柱六角頭外接圓到折彎邊內側的距離應不小于2倍的料厚，如鋼柱必須靠近折彎邊，可以在靠近鋼柱的折彎在線增加工藝槽吸收變形。

影響鋼柱壓鉚質量因素主要有：鈑金的硬度，鋼柱的硬度必須大于鈑金的硬度；鈑金預沖孔和鋼柱溝槽的尺寸，鈑金預沖孔和鋼柱溝槽尺寸必須適配，否則會造成鋼柱易脫落，或根部易產生毛刺；花齒型鋼柱需特別注意其受力方向，需從其受力相同的方向鉚入，否則鋼柱易被拔出。

鈑金鉚鋼柱一般需根據需要驗證鋼柱抗推力、側向抗推力及抗扭斷扭矩等性能：

鋼柱的抗推力主要與鈑金的抗拉強度、鋼柱外徑和鋼柱溝槽的寬度有關。
